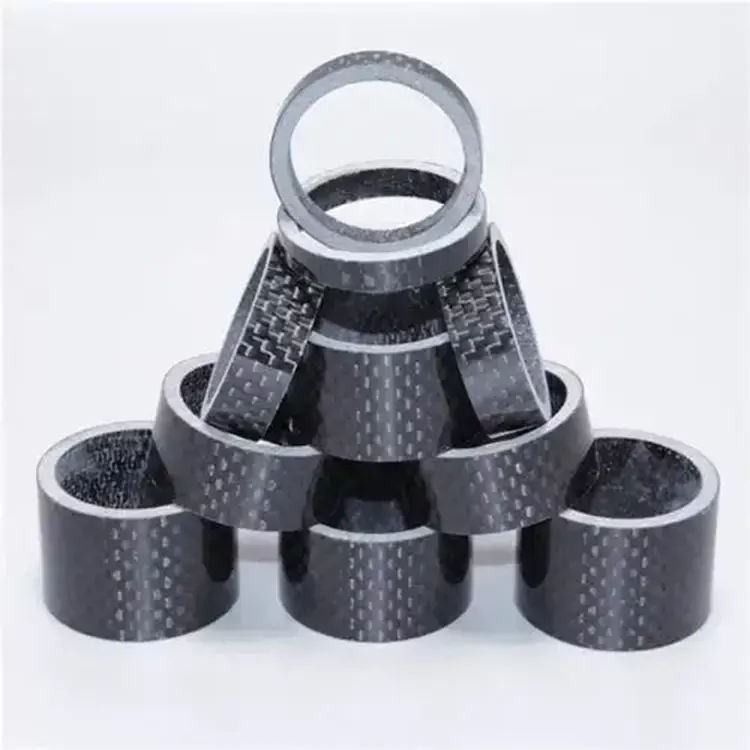

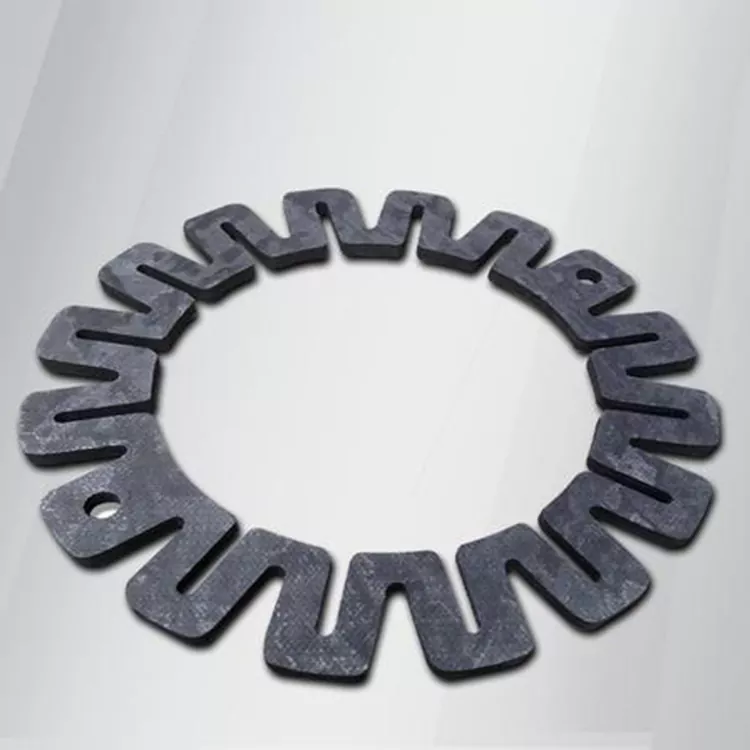

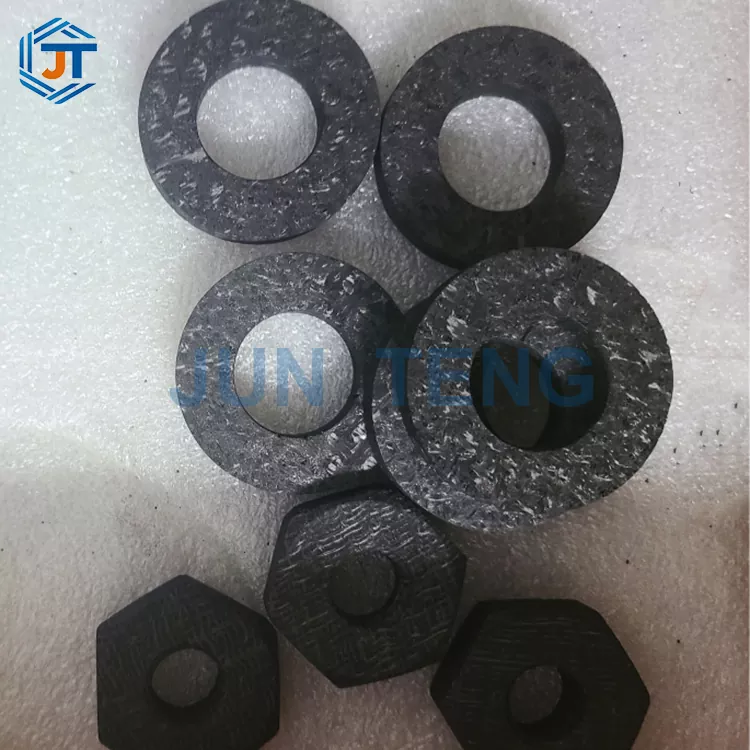

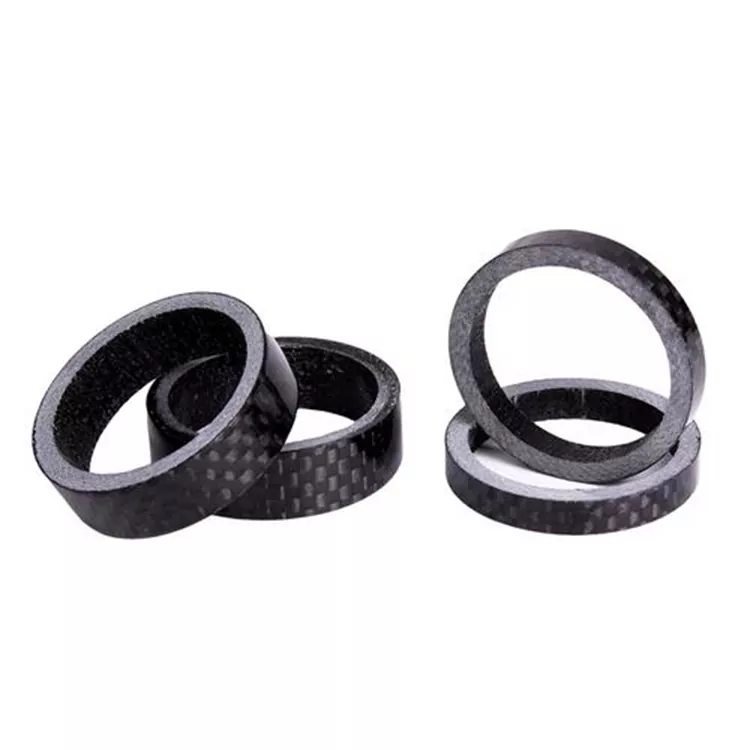

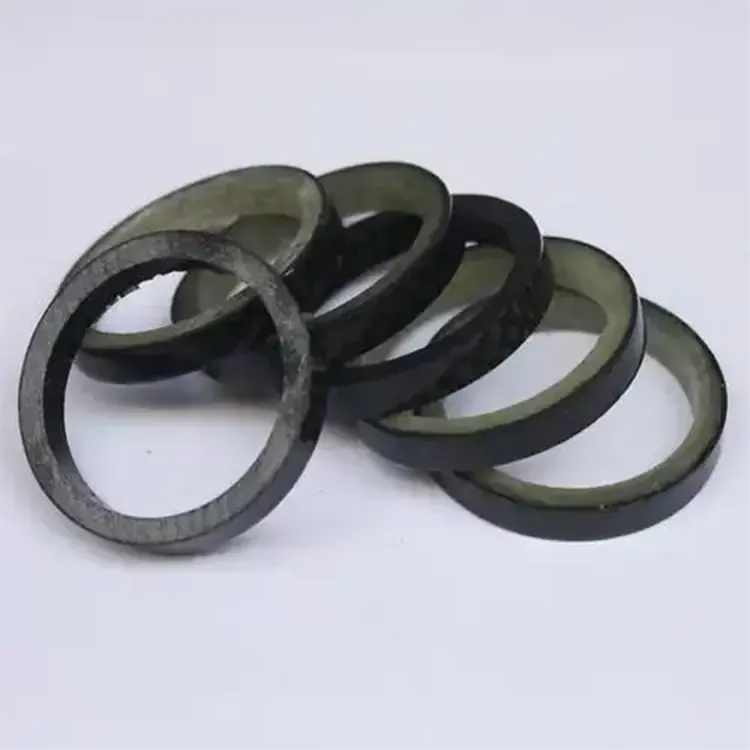

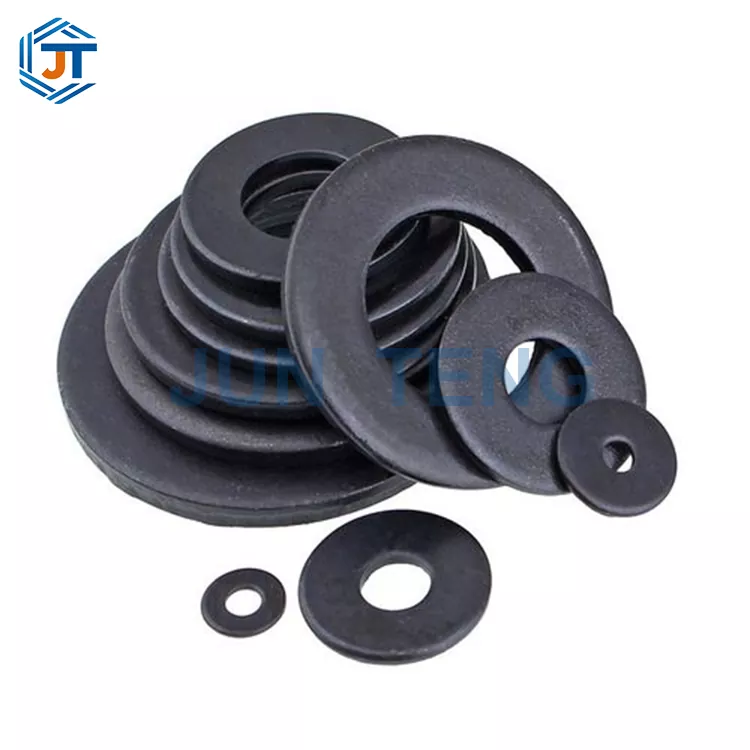

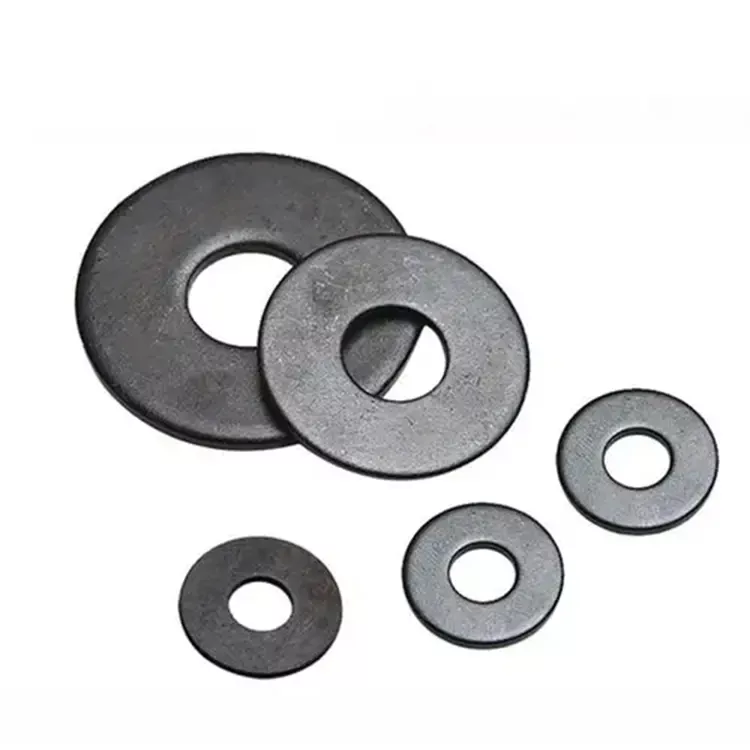

カーボンカーボンワッシャー

JUN TENG は 18 年間にわたってカーボンカーボン複合材料を製造しており、3D プリフォームの製織、含浸、2800°C の黒鉛化、精密 CNC 加工をカバーする統合生産ラインを運営しています。当社のカーボン カーボン ワッシャーは、高温締結システム用に特別に設計されており、C/C ボルト、ネジ、ナットと併用して、太陽光発電、半導体、および真空熱処理炉内で荷重を分散し、緩みを防止し、汚染を防ぎます。

高温で粉化し剥離するグラファイトワッシャー、1600℃を超えると軟化して変形するモリブデンワッシャー、900℃未満で破損するステンレス鋼ワッシャーとは異なり、当社のカーボンカーボンワッシャーは不活性雰囲気下で 2200℃でも構造の完全性を維持します。 3D カーボンファイバープリフォーム構造は、密度 1.63 ～ 1.72g/cm3、灰分含有量 580ppm 以下、グラファイト成分と一致する熱膨張係数、亀裂のない 1200 サイクルを超える耐熱衝撃性を実現します。

すべてのバッチは、CNAS 認定のサードパーティ研究所によってテストされます。当社は、太陽光発電、半導体、航空宇宙高温分野の大手メーカーに製品を供給しています。標準サイズ M2 ～ M50 を在庫しており、カスタムの厚さと皿穴のスタイルも利用可能です。完全なワンストップ締結ソリューションとして提供される、適合する C/C ボルト、ネジ、ナット。完全なテストレポート、ISO9001、CE認証が含まれています。

核となる物理的および化学的技術パラメータ

製品の主な利点とセールスポイント

1. 超高温耐性、高温でもクリープ変形なし、2200℃の不活性雰囲気でも長期安定使用、高温でもメタルガスケットの軟化・薄化・潰れがなく、長期安定した締結強度が持続し、設備の停止・交換頻度を大幅に低減します。

2. 熱膨張係数が低く、グラファイトコンポーネントと完全に適合します。熱膨張値は黒鉛炉やカーボンプレートに近い値です。ガスケットは温度の上昇と下降のプロセス全体にわたってしっかりとフィットし、高温でのネジの緩みやプレッシャープレートのずれを防ぎます。 24時間連続生産装置に最適です。

3.高純度金属フリー、金属成分を含まず炉の清浄度汚染を排除し、揮発せずに高温、重金属不純物の沈殿がなく、シリコンウェーハ、ウェーハ、高純度絶縁層を汚染せず、太陽光発電および半導体製品の歩留まりを直接向上させます。

4. 軽量で熱衝撃に強く、温度サイクルを繰り返してもクラックが発生しません。自重はモリブデンパッドのわずか 1/6 なので、熱フィールド全体の耐荷重能力が低下します。数千回の冷熱サイクルにも亀裂や層間剥離もなく、従来のメタルガスケットをはるかに上回る耐用年数を誇ります。

5. 強力な互換性と抗酸化カスタマイズのサポートにより、工場のフルスペックカーボンネジに完全に適合します。必要に応じて、皿頭、不規則、厚みのある、極薄のスタイルを加工できます。好気条件下では、SiC 酸化防止コーティングを使用して高温空気の適用シナリオを拡張できます。

完全な製造プロセスの紹介

JUNTENG のカーボン カーボン ワッシャーは独立した閉ループの統合生産プロセスを採用しており、プロセス全体を通じて 12 の品質管理ノードを使用して品質を保証しています。

最初のステップは、12K 連続カーボンファイバーを使用して三次元プレハブブランクを織り、ファイバーが連続的で層になっていないことを保証することです。

2 番目のステップでは、複数回の真空高圧アスファルト含浸を行って細孔を充填し、グリーン ボディの密度を向上させます。

ステップ3: 1000℃での炭素マトリックスの分割低温炭化および固化。

ステップ4: 2800℃の超高温黒鉛化精製により、微量の灰分不純物を除去します。

5番目のステップは、5軸ダイヤモンド切削工具のCNC精密研削で、ワッシャー平面の平行度と内穴の外径公差を厳密に管理します。

最後に最終検査と研磨を行い、必要に応じてSiC酸化防止コーティングを吹き付けます。完成した製品は、保管する前に手作業で実物大の外観を検査されます。

応用シナリオと実際の使用法

1. 太陽光発電新エネルギー：単結晶/多結晶インゴット炉グラファイト断熱モジュールプレスプレート、熱フィールド固定具固定ガスケット、カーボンカーボンネジと組み合わせて完全に使用できます。

2.半導体精密装置：CVD蒸着炉、真空拡散炉、高純度アニール炉内部シールガスケット、金属不純物汚染の厳格な管理;

3. 工業用高温熱処理：真空焼結炉、炭化炉、黒鉛化炉用の固定治具で、高価なモリブデンガスケットを代替し、消耗品コストを削減します。

4. 航空宇宙研究: 高温管状実験炉、熱保護試験装置、真空高温試験機の締結およびシール付属品。

標準化された使用説明書

1. 組み立て前にガスケット穴の内側と外側のゴミを清掃し、ネジ部の摩擦損失を減らすために高純度グラファイト潤滑粉末を薄く塗布します。

2. トルクレンチを使用して均等に締め付け、ガスケットエッジの破損を防ぐために空気圧エアキャノンによる強い圧縮を禁止します。

3. コーティングされていないカーボンガスケットは、真空、窒素、アルゴンなどの不活性環境での使用にのみ適しています。 SiC コーティングは、好気性の高温条件のために選択する必要があります。

4.一方的な力によるガスケットの破損を防ぐための、複数のコンポーネントの対称セグメントロック。当社工場のカーボンネジを使用すると、ファスナーのセット全体の寿命を最大限に延ばすことができます。

使用上の注意

カーボンカーボン複合材料は脆い材料であるため、重いものをぶつけたり、高所から落としたり、鋭利な硬い物体で引っ掻いたりすることは厳禁です。酸化防止コーティングのない製品は、800℃を超える空気環境では急速に酸化して損傷を引き起こすため、長時間使用できません。繰り返し絞るとガスケットの表面が摩耗する可能性があるため、頻繁に分解したり分解したりすることはお勧めできません。高温での使用中に湿気や吸水に長時間さらされると亀裂が発生する可能性があるため、完成品は乾燥した換気の良い倉庫に保管する必要があります。鉄、モリブデン、またはタングステンの金属ガスケットは、電気化学的不純物を生成しやすく、高温で炉を汚染する可能性があるため、混合したり重ねたりしないでください。

顧客の主要な懸念事項と対象となるソリューションの表

権威ある資格と試験認定

当工場は国際品質マネジメントシステムISO9001認証および安全生産標準化認証を取得しています。カーボン カーボン ワッシャー製品には、高温耐性、熱膨張、純度、および熱衝撃耐性に関して、CNAS 認定研究所によって発行された完全なテスト レポートが付いています。同社は複数の国内太陽光発電および半導体上場企業の指定認定サプライヤーであり、その協力資格とサプライヤー認定書類を外部検証に提供することができます。製品の各バッチには独立した工場品質検査フォームが付属しており、製造プロセスと原材料のバッチをプロセス全体にわたって追跡できるため、規格外の製品が良品として販売されることを防ぐことができます。

よくある質問 (FAQ)

Q1: カーボンカーボンガスケットと通常のグラファイトガスケットの違いは何ですか?

A: 通常のグラファイトガスケットは質感が緩く、高温になると粉化、脱落、炉を汚染しやすくなります。また、強度が低く、亀裂が入りやすいです。 JUNTENG カーボン カーボン ガスケットは炭素繊維複合構造で、緻密で強度が高く、高温でも粉落ちがありません。その寿命はグラファイトガスケットの5倍以上であり、この2つは代替不可能です。

Q2: ワッシャーを個別に購入して、他のサプライヤーのネジと併用できますか?

A: 個別の調達をサポートしていますが、当社の工場のカーボンワッシャーは、サイズと公差の点でJUNTENGカーボンネジに適合するように最適化されており、その結果、全体的な組み立ての安定性と耐用年数が向上します。セット全体を購入することをお勧めします。

Q3: 達成可能な最小/最大仕様はどれくらいですか?カスタマイズされた非標準図面をサポートしますか?

A: 内径 2mm ～ 50mm のフル仕様をカバーし、厚肉、極薄、皿穴、不規則なガスケットを図面に従ってカスタマイズでき、CNC 加工はさまざまな機器の改造ニーズに適しています。

Q4: 通常の使用条件での寿命はどれくらいですか?

A: 真空不活性の安定した作業条件は 12 ～ 24 か月間使用できます。 SiC コーティングは、好気条件下で通常 6 ～ 10 か月間使用でき、損失が非常に低くなります。

取引保証と万全のアフターサービス

取引保証

中間値上げなしの供給工場による18年間の直接操業により、長期安定したバルク工場価格を実現。法人契約の署名、付加価値税の請求書発行、入札資格スタンプの発行をサポートします。無料のサンプルテスト、性能基準を満たさないサンプルの場合は全額返金。大規模な注文には品質保証契約を締結することができます。サイズまたは物理的および化学的特性が適格でない場合、返品または交換ポリシーを提供します。お客様は現場検査のために当社の工場を訪問することを歓迎します。標準仕様は在庫ですぐに入手できるため、生産ラインでの生産を遅らせることなく迅速な納品が保証されます。

アフターサービス

専門の高温材料エンジニアが 1 対 1 で自由に作業条件を選択し、ネジとワッシャーのアセンブリ トルク プロセス ソリューションの完全なセットを提供します。保証期間中の人的以外の損傷については無料で交換します。カスタマイズされた注文の処理進行状況をリアルタイムで同期します。高温材料技術のコンサルティングと機器の熱場変換適応ソリューションを生涯無料で提供します。長期協力顧客向けの定期的な技術フォローアップ訪問、同期した最適化と新素材のアップグレード計画、サンプルや大量購入についての問い合わせを新旧の顧客を歓迎します。
