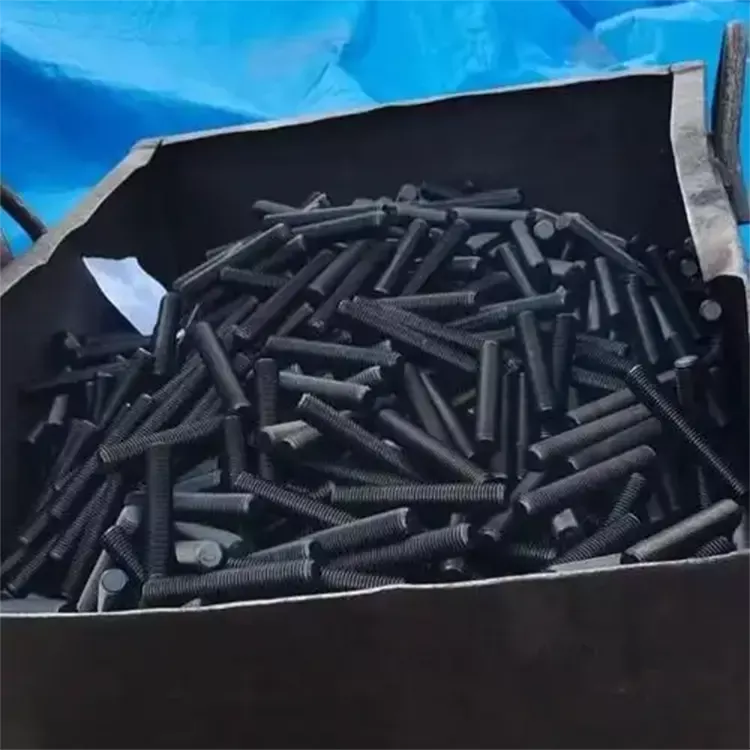

カーボンカーボンスタッド

18 年の生産歴史を持つカーボンカーボン複合材料のメーカーとして、JUN TENG は 3D プリフォームの製織と含浸炭化から 2800°C の黒鉛化と精密 CNC 加工に至るまで、完全な社内製造チェーンを運営しています。当社の工場は、高温真空熱フィールド用の長芯ファスナーとしてカーボン カーボン スタッドを供給しています。これは、太陽電池単結晶炉、半導体 CVD チャンバー、および真空熱処理システム内の大型グラファイト コンポーネントを固定するために、適合する C/C ナットおよびワッシャーとともに使用されます。

当社の工場のスタッドが、樹脂ベースのカーボンファイバーボルト（200℃以上で分解）、グラファイトボルト（熱サイクル下で粉末や亀裂が発生）、モリブデンボルト（1650℃以上で軟化）、またはステンレス鋼ボルト（900℃以下で破損）と異なる点は、当社のC/Cスタッドが不活性雰囲気下で2200℃でもねじ山の完全性とクランプ力を維持することです。当社は直接製造業者として、生産のあらゆる段階を管理しており、密度 1.64 ～ 1.73g/cm3、灰分含有量 550ppm 以下、黒鉛成分に一致する熱膨張 (0.85 ～ 1.35×10⁻⁶/K)、および亀裂のない 1300 サイクルを超える耐熱衝撃性を達成しており、当社のサプライヤー製品ラインの中で最高の純度と耐熱衝撃性を実現しています。

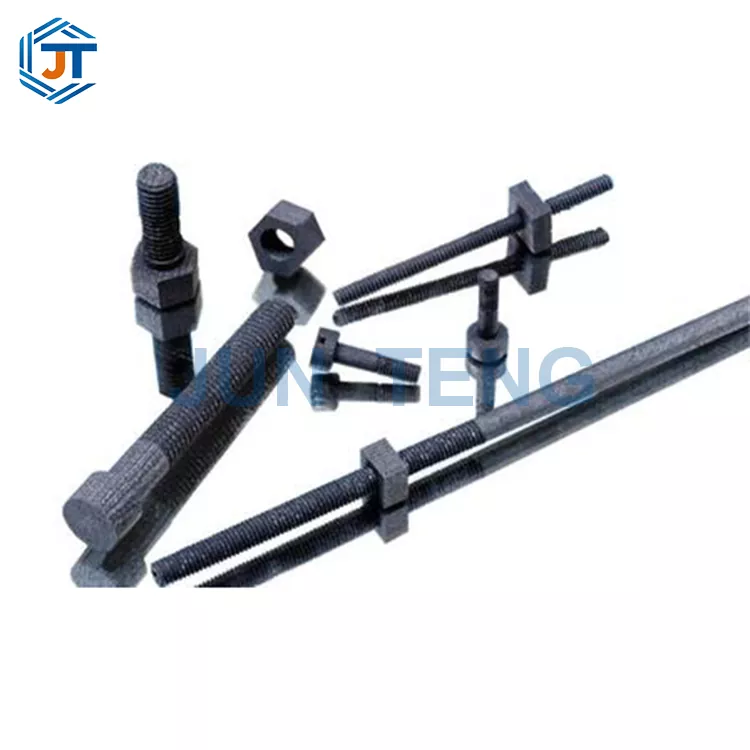

当社の工場は世界中の太陽光発電および半導体装置メーカーに製品を供給しています。当社では、標準サイズ M3 ～ M30、長さ 10mm ～ 600mm、全ねじまたは部分ねじ構成、およびカスタムの段付きデザインを提供しています。ワンストップサプライヤーとして、当社は完全な締結アセンブリに適合する C/C ナットとワッシャーも提供します。すべてのバッチは CNAS 認定のサードパーティ研究所によってテストされ、完全なテストレポートが含まれています。工場から直接調達し、標準在庫サイズで 48 時間以内に配達します。

コア技術パラメータの比較表

製品の主な利点とセールスポイント

1. 高温耐性があり、クリープがなく、長期安定した締結強度が持続します。

2200℃の真空・不活性環境下でも長期間安定して使用でき、金属ボルトのような高温クリープによる伸び、曲がり、ワイヤーの滑りなどの問題がなく、締結具の破損による頻繁な停止やメンテナンスが回避され、装置の連続生産効率が大幅に向上します。

2. 低い熱膨張係数、黒鉛熱場への強い適応性

熱膨張係数はグラファイト シートやカーボン カーボン複合部品の熱膨張係数に近く、温度上昇と降温を繰り返してもネジ山クリアランスに大きな変化はなく、アセンブリの緩みや熱場変位の問題を効果的に防止します。

3. 高純度オールカーボン材料、汚染ゼロのクリーンで純粋な炉

金属成分を含まず、超高温環境下でも揮発性不純物の析出がありません。シリコンウェーハ、半導体ウェーハ、高純度絶縁材を汚染せず、太陽光発電や半導体の生産ラインのスクラップ率を大幅に削減します。

4. 軽量かつ耐熱性が高く、長寿命です。

自重はモリブデンスクリューのわずか 1/6 で、炉の熱場と装置の昇降構造にかかる全体的な負荷を効果的に軽減します。熱と冷を交互に何千回繰り返しても亀裂や層ができず、その耐用年数は金属製の高温ボルトの 3 ～ 6 倍です。

5. マルチ仕様のカスタマイズ、オプションの酸化防止コーティング

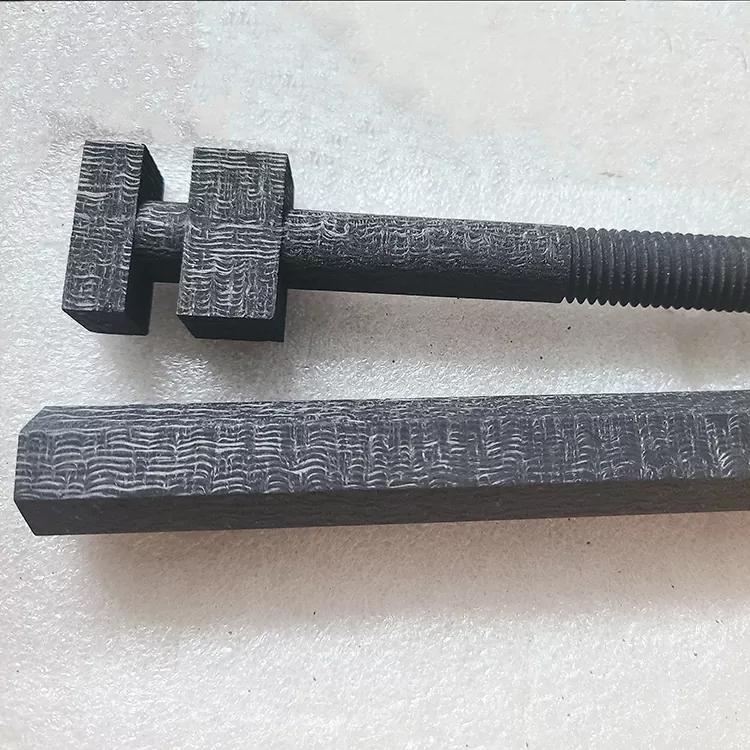

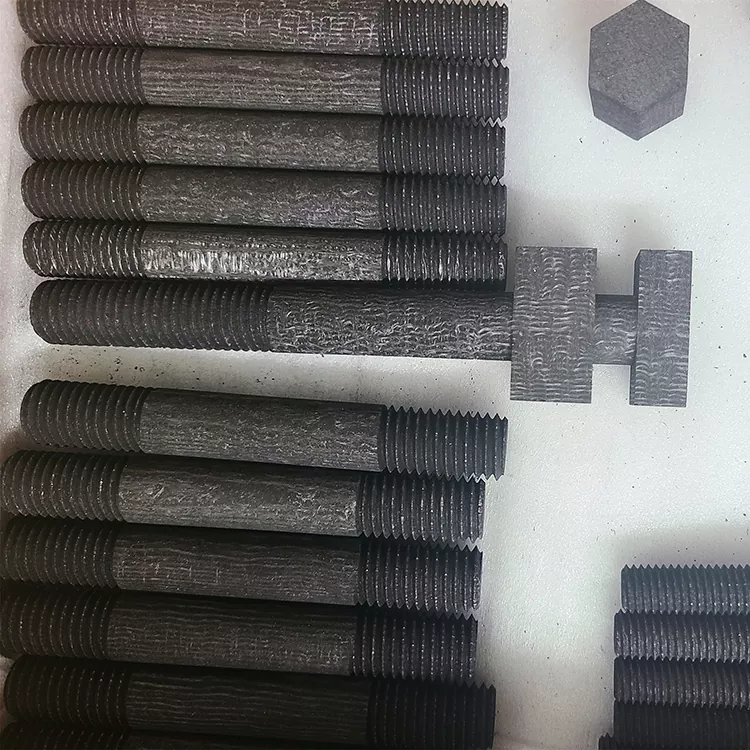

全歯、半歯、段付き、延長、短縮された異形ボルトのカスタマイズをサポートします。好気条件下では、カスタマイズされた炭化ケイ素酸化防止コーティングを適用して、真空炉を超えて使用シナリオを拡張できます。 Junteng の自社製カーボン ナットおよびワッシャーと完全に互換性があり、締結アセンブリの完全なセットを実現します。

完全な製造プロセスの流れ

Junteng のカーボン カーボン スタッドは、プロセス全体を通じて 12 の厳格な品質検査ノードを備えた閉ループ統合独立生産を採用しています。

1. 層間剥離や破断のない繊維の連続性を確保するために、12K 連続炭素繊維織物三次元統合プリフォームを選択します。

2. 複数回の真空高圧アスファルト含浸を使用して内部細孔を充填し、グリーンボディの密度を向上させます。

3. 1000℃での分割炭化処理により炭素マトリックス構造を固化させます。

4.2800℃の超高温黒鉛化精製、微量の灰分を除去し、不純物の沈殿を低減します。

5. 精密なねじ切り用の専用ダイヤモンド切削工具を備えた 5 軸 CNC 工作機械。完全でバリのない歯形で、刃先が欠けていません。

6. 必要に応じて表面研磨、実物大検査、SiC 酸化防止コーティングをスプレーします。完成品は、外観と公差を手作業で再検査した後、分類して保管されます。

適用シナリオと使用範囲

1. 太陽光発電新エネルギー産業: 単結晶炉および多結晶インゴット炉内のグラファイト支持フレーム、絶縁圧力プレート、および熱場全体フレームの長距離固定接続。

2. 半導体精密装置：CVD成膜炉、真空拡散炉、高純度アニール炉内の大型グラファイト部品の固定、チップへの金属汚染防止。

3. 工業用高温熱処理：真空焼結炉、炭化炉、黒鉛化炉設備、大型金型長距離コネクタ、消耗品コスト削減のための高価なモリブデンネジの代替。

4. 航空宇宙および実験室研究: 高温管状炉、熱保護テストベンチ、および真空熱シミュレーション テスト装置用の長期固定アクセサリ。

標準的な使用方法

1. 組み立て前にネジ山の内側のほこりや破片を取り除き、ネジ山の摩擦損失を減らすために高純度グラファイト潤滑剤粉末の薄い層を塗布します。

2. 均等にロックするにはトルクレンチを使用してください。脆いカーボン素材のネジ山が破損するのを防ぐために、空気圧インパクトツールの使用は固く禁止されています。

3. コーティングされていないカーボンカーボンネジは、真空、窒素、アルゴンなどの不活性環境にのみ適しています。 SiC コーティングは、高温の好気的条件のために選択する必要があります。

4. 長いコンポーネントを複数のポイントで組み立てる場合は、ボルトの破損を引き起こす可能性のある不均一な力を避けるために、バッチで対称的にロックする必要があります。 Junteng のオリジナル カーボン ナットおよびワッシャーと組み合わせることで、ファスナーのセット全体の耐用年数が最大化されます。

使用上の注意

カーボンカーボン複合材料は脆い材料であるため、重いものをぶつけたり、高所から落としたり、硬いもので引っ掻いたりすることは厳禁です。ノンコートボルトは800℃以上の空気環境では酸化・磨耗が進むため、長期間使用できません。頻繁な分解と組み立ては避けてください。摩擦が繰り返されるとねじ山の輪郭が摩耗し、締め付け精度が低下する可能性があります。完成品は乾燥した換気の良い倉庫に保管されており、高温で使用すると吸湿により亀裂が発生する可能性があります。高温で電気化学反応が発生し、炉を汚染する可能性のある不純物が生成される可能性があるため、鉄、モリブデン、タングステンの金属ボルトと混合して組み立てることは禁止されています。

顧客の主要な懸念事項と対象となるソリューションの表

権威ある資格と試験認定

当社の工場はISO9001国際品質管理システム認証と企業安全生産標準化認証を取得しています。 Carbon Carbon Studs には、高温耐性、熱膨張係数、灰分含有量、および耐熱衝撃性の試験項目をカバーする CNAS 試験レポートの完全なセットが装備されています。

同社は複数の上場太陽光発電会社および半導体会社の認定サプライヤーを指定しており、すべてのサプライヤー認定書類は顧客確認のために提供できます。製品のバッチごとに独立した工場品質検査票が付属しており、原料バッチや加工手順を全工程にわたって追跡することができ、不良品の混入や出荷を根本から防止します。

よくある質問

Q1: カーボンカーボンスタッドと通常のグラファイトスタッドの違いは何ですか?

A: グラファイトネジの内部構造は緩く、強度が低く、高温で破損や粉落ちが起こりやすく、寿命が短くなります。 Junteng カーボンスクリューは、高密度で優れた強度を備えた繊維強化複合構造です。超高温環境下でも粉飛びがなく、グラファイトスクリューの5倍以上の長寿命を誇ります。この 2 つは互換性がありません。

Q2: ボルトを別途購入して他メーカーのナットと併用できますか？

A: ボルトの個別調達をサポートしますが、Junteng の適合するナットとボルトは統一されたねじ公差設計を採用しており、アセンブリのフィット感と全体的な安定性が向上しています。セット全体を購入することをお勧めします。

Q3: どのような長さとねじ仕様をカスタマイズできますか?

A: The thread diameter covers M3-M30, with a single piece length of 10mm-600mm.半歯、全歯、階段状遷移形状のカスタマイズをサポートしており、さまざまな大規模な熱分野改修ニーズに適しています。

Q4: 通常の使用条件での寿命はどれくらいですか?

A: 安定した真空不活性環境は 12 ～ 26 か月間使用できます。 SiC 酸化防止コーティングねじは、好気性の高温環境下で 6 ～ 11 か月間使用でき、磨耗が極めて少ないです。

取引保護とフルサイクルのアフターサービス

取引保証

18年間の供給元メーカーからの直接運営、長期安定したバッチ工場の優待価格。企業の署名、付加価値税請求書の発行、入札資格のスタンプをサポートします。無料のサンプルテストが提供されており、サンプルの性能が基準を満たしていない場合は全額返金されます。大規模注文の場合は、正式な品質保証契約を結ぶことができ、サイズや性能が不適合の場合は返品または交換されます。お客様が現場検査のために工場を訪れることを歓迎します。標準在庫製品は、顧客の生産ラインを遅らせることなく、迅速に出荷できます。

アフターサービス

高温複合材料の専門エンジニアがマンツーマンで自由な作業条件選択プランを提供し、ボルト、ナット、ワッシャーの組立トルクに関する技術データを提供します。保証期間中の人的以外の損傷については無料で交換します。カスタマイズされた注文の処理進行状況をリアルタイムで同期します。高温熱分野の材料および機器の改造技術に関する永久無料コンサルティング。新しい複合材料のアップグレード計画と同期して、長期協力顧客を定期的に技術フォローアップ訪問します。サンプルや大量の共同調達についてお問い合わせいただくために、新旧のお客様を歓迎します。
