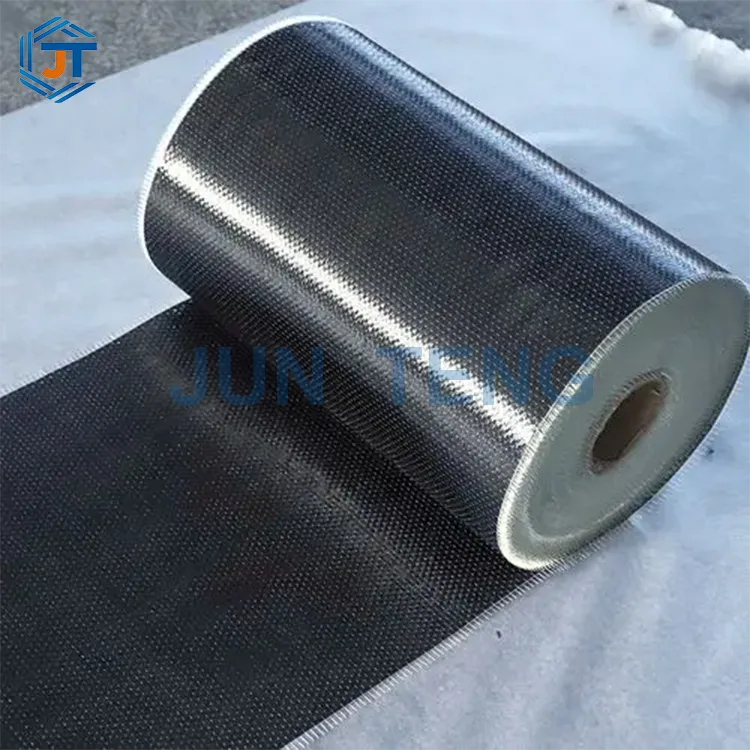

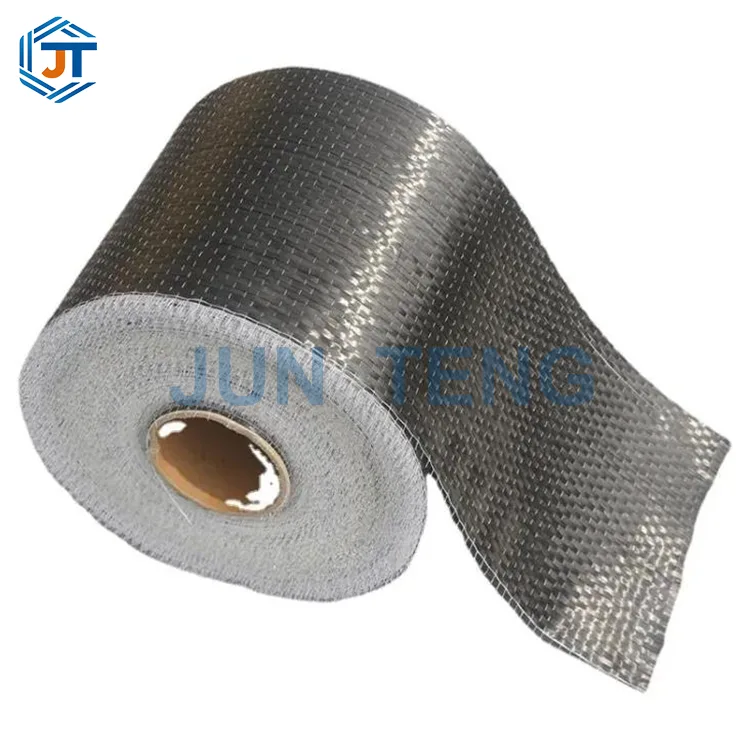

300g 双方向カーボンファイバー強化生地

JUN TENG の二方向炭素繊維強化生地は、12K 連続炭素繊維糸を二層直交縫製して形成されています。耐力能力が限られている一方向のカーボンファブリックとは異なり、この二方向設計は荷重を均等に分散し、同時にせん断とねじれに対する強度を高めます。 「コンクリート構造物補強設計」に関する国家規格 GB50367-2013 に準拠し、第 1 レベルの機械的規格を満たしています。

単位面積の繊維負荷は 300 g、理論上の厚さは 0.45 mm です。これは、高い繊維含有量と曲面接着の柔軟性の両方を考慮しており、特に床穴の開口部、せん断壁の補修、不規則な梁や柱の耐せん断補強、橋梁のねじり荷重、産業機器の多方向応力補強用に設計されています。

一方向の張力、エッジの破れ、多方向の荷重補強の失敗にしか耐えられない一方向カーボンファブリックの問題点に対処します。土木建築物の改修、自治体の橋の修理、化学的防食構造、鉄道輸送コンポーネントの補強に適しています。構造や敷設にひび割れやしわがなく、酸やアルカリに耐性があり、老化防止、そして非常に軽量です。単一層で複数の薄層カーボンファブリックを置き換えることができるため、施工時間と接着剤の損失が大幅に削減されます。 500mm/1270mm幅のストリップ切断のカスタマイズをサポートしており、100メートルのストレートロールが在庫にあり、Aグレードのエポキシ含浸接着剤が完全なセットとして提供されます。

製品基本情報と国家標準パラメータ表

1.1 基本仕様パラメータ総表

差別化された主要な利点

市場に出回っている強化カーボンクロスのテキストの大部分は、一方向クロスの耐屈曲性の利点のみに焦点を当てており、エンジニアリングにおけるせん断、ねじり、および二軸引張の多数の作業条件を無視しています。 300g 双方向カーボンファイバー補強生地は、応力ロジックから補強スキームを再構築し、その 5 つの独自の利点が業界の問題点に直接当てられます。

1. 複雑な多方向荷重に適した二軸バランス力。一方向カーボンクロスは 0°主方向のみに高い強度を持ち、垂直支持力は 10% 未満です。床の開口部、せん断壁の亀裂、湾曲した梁や柱、橋梁のカバー梁にねじり応力がかかると、局所的な破損が発生しやすくなります。 300g の双方向カーボンクロスは、+45°/-45°の二層繊維を対称的に配置し、直交する両方向で繊維負荷が完全に均等になります。耐せん断性、耐ねじり性、および双方向引張性が同時に向上します。補強後は、コンポーネントのあらゆる角度での応力が均一に分散され、局所的な応力集中による二次亀裂を防ぐことができます。

2. 重量が 2.300g で、複数層を単一層で置き換えると、同じ領域にある 300g の双方向炭素繊維強化生地の総量は、200g の双方向生地をはるかに上回ります。単層の敷設により、複数の層を必要とせずに、頑丈なコンポーネントの補強と支持能力を実現できます。多層の薄いカーボンクロス構造と比較して、研磨、ブラッシング、敷設、硬化の4つのプロセスを削減し、エポキシ含浸接着剤の消費量を40％削減し、全体の工期を半分に短縮し、人件費と副資材のコストを大幅に削減します。同時に、複層舗装による空洞や気泡などの隠れた危険性を軽減し、補強品質の安定性を高めます。

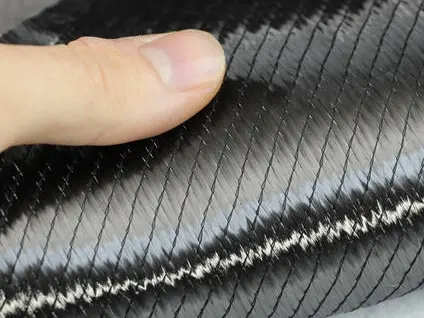

3. 非経糸ステッチプロセス、繊維の曲げがなく、機械的損失が低い。従来の平織りの双方向織物の繊維は織り込まれて曲がっており、力が加わると繊維がまずまっすぐになってから力がかかるため、機械的損失が生じます。この製品は不織布ステッチプロセスを採用しており、全プロセスを通じてカーボン繊維が真っ直ぐで曲がっていません。応力下で瞬時に荷重を伝達することができ、補強効率が18％向上します。生地の表面は滑らかで凹凸がなく、コンクリートや鉄骨構造の下地に密着します。エッジやコーナー、曲面をシワや反りなく仕上げることで、くり抜きの手戻り率を低減します。

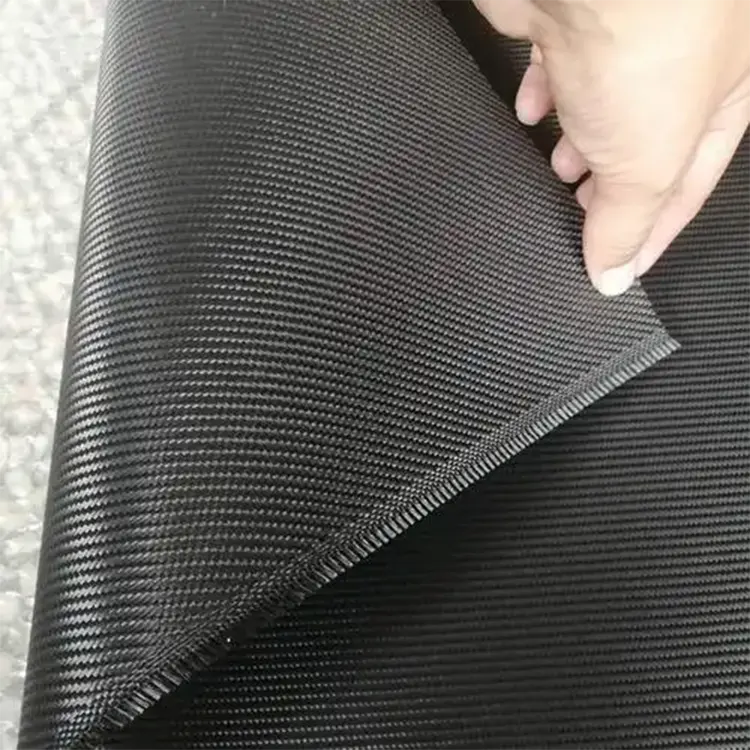

4. シーン全体は柔軟で適応性があり、不規則なコンポーネントのラッピングと補強が統合されています。カーボンクロス自体は非常に高い柔軟性を有しており、円柱、曲梁、パイプライン、設備架台などの凹凸構造物に自在に曲げたり巻き付けることができます。厚さ300gで強度と柔軟性のバランスが取れており、重くなりすぎて硬くなったりフィットしにくくなったりすることはありません。ロールカットなので糸のほつれがなく、エッジロック処理も不要です。現場での切断作業が簡単で、狭い天井や地下室の梁・柱などの狭い場所にも施工できます。

5.長期的な耐食性と耐久性、多用途の炭素繊維自体は錆びず、酸、アルカリ、塩分、湿気、紫外線老化に耐性があり、沿岸の塩水噴霧建物、化学プラント、地下ガレージ、下水タンクなどの腐食環境に適しています。 A グレードのエポキシ接着剤で複合硬化した後、密閉された防食層が形成され、コンクリート内の鉄筋を保護します。補強システムの設計耐用年数は50年以上に達し、その後の防錆や防食メンテナンスは必要ありません。

アプリケーションシナリオ

I 建築土木補強（土木・産業プラント）

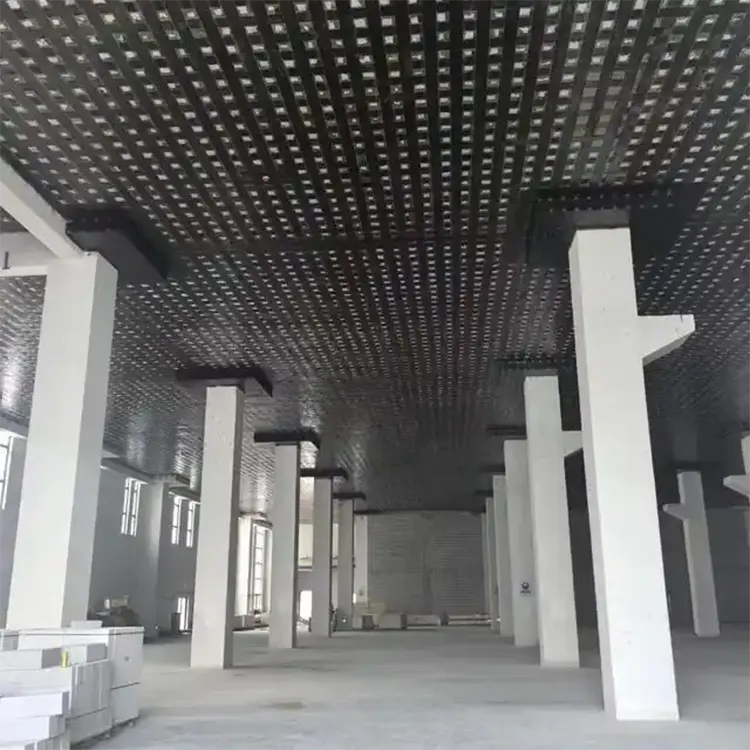

1. 床開口部の補強：階段開口部と機器専用開口部の改修、開口部周囲の放射状亀裂を防ぐために双方向応力下で床スラブを補強します。

2. 耐震壁の補修：壁が交差する斜めの亀裂、壁のせん断耐力不足、ドア開口部の耐震補強。

3. 不規則な梁と柱の補強: 円柱、湾曲した二次梁、一次および二次梁節点のねじりおよびせん断強化

4. 老朽住宅地の改修：バルコニーの根元破断、床耐力の向上、耐震性の向上。

5. 地下室の修理: 湿った壁の亀裂、底板の双方向の亀裂防止および浸透防止補強。

II 市橋およびトンネル工学

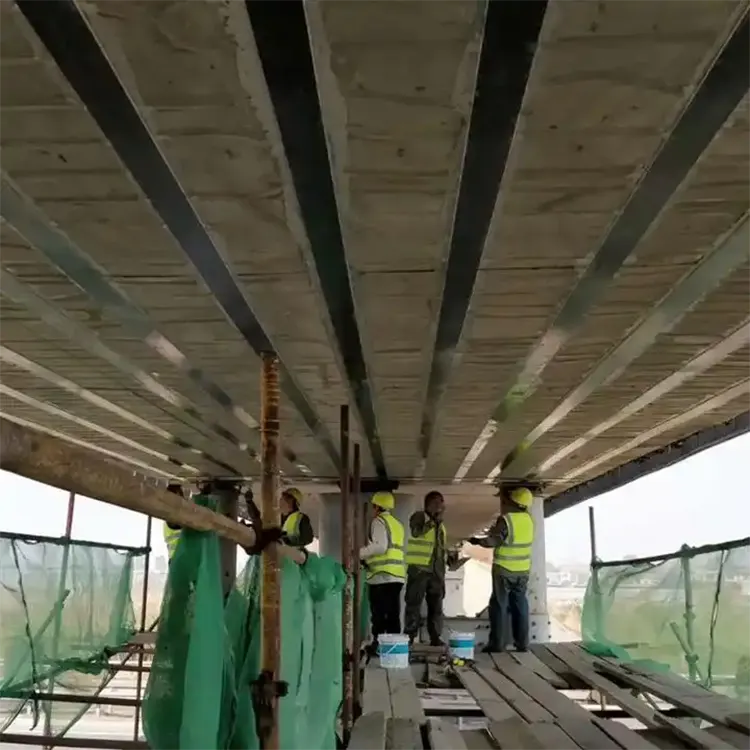

橋梁カバービームと橋脚柱はねじれ力によって強化され、トンネルライニングの斜め亀裂は修復され、歩道スラブは両方向の亀裂耐性があり、高架ボックスビームはせん断によって強化され、従来の鋼接合技術に代わって、自重によって橋の荷重が増加することはありません。

III 工業用特殊防食補強材

化学装置のベース、汚水タンクの壁、および鋼構造のサポートは、多方向の応力と、構造強化と防食保護の二重の機能を備えた耐食性環境固有の強化層で強化されています。

一方向300gカーボンクロスと双方向300gカーボンクロスの選定比較表

標準的な施工手順

1. 下地処理: コンクリートスラリーを磨き、緩んだ層を除去し、アセトンでほこりや油汚れを取り除きます。

2. ベース接着剤を塗布します。A グレードのカーボンファイバーベース接着剤を均一に転がして塗布し、基材に浸透して強化します。

3. レベリングと修復: ハニカムとピットをレベリング接着剤で満たし、ベース表面が滑らかになるようにします。

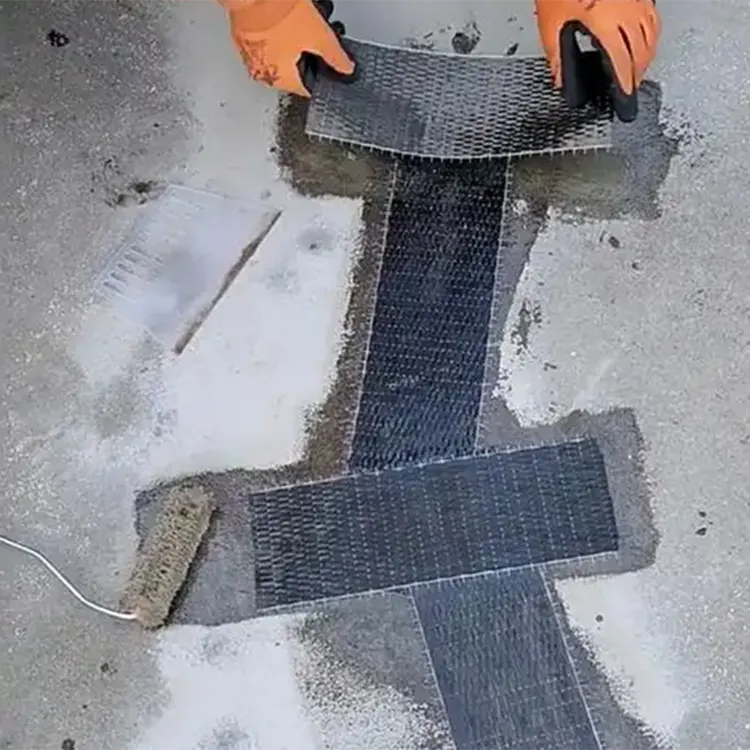

4.浸漬コーティング：ベース表面に浸漬接着剤を塗布し、300gの両面カーボンクロスを平らに置き、ローラーで繰り返し転がして気泡を取り除きます。

5. 表面コーティング：カーボンクロスの表面は表面コーティング接着剤で2回コーティングされ、乾燥した繊維が露出することなくカーボン繊維が完全に浸漬されます。

6. 硬化および硬化: 室温で 72 時間完全に硬化させます。硬化期間中は外部からの妨害を避けてください。

製品の保管、輸送、およびサポートに関する指示

1. 保管要件: 直射日光や雨水の浸入を避け、涼しく乾燥した倉庫に保管してください。圧縮やシワを防ぐため、ロールを直立させて置きます。

2.支持材：国家標準Aレベルの炭素繊維含浸接着剤（ベース接着剤+レベリング接着剤+含浸表面接着剤）を使用しなければならず、一般的な民間エポキシ接着剤の混合は禁止されています。

3.カスタマイズサービス：50〜1270mmの任意の幅での切断と、必要に応じてメーターの切断をサポートします。特別な重量の二軸​​カーボンクロスは大規模プロジェクト向けにカスタマイズできます。

4. 品質保証: 各バッチには、強化エンジニアリングの受け入れ仕様に準拠したサードパーティの機械試験レポートが付属しており、完成データとサポート品質検査文書を提供できます。

300g の二方向カーボンファイバー強化生地は、多方向強化の分野における一方向カーボンクロスの性能ギャップを埋めます。 12K 高級カーボンファイバーと±45°二軸不織布ステッチ技術のサポートにより、主流のエンジニアリング重量 300g の下で、高強度、双方向バランス、簡単な構造、長期耐久性という 4 つの核となる価値を実現します。市販されている通常の双方向織物とは異なり、この製品は繊維の配置構造を最適化し、機械的損失を低減し、単層の強化効率が高くなります。一方向カーボンクロスでは対応できない床の開口部、耐震壁、不規則な梁や柱、橋のねじれなどの複雑な作業条件に最適です。古い民間建物の改修から大規模な自治体の橋の修理に至るまで、安定した信頼性の高い構造補強ソリューションを提供できます。材料パラメータは国家補強基準に完全に一致しており、建設は便利で、総合コストは制御可能です。多方向の応力構造補強に最適な専門的な基材です。
