200g 一方向炭素繊維織物

200g 一方向炭素繊維織物は、建築物の補強、産業用部品の強化、機器の軽量化に特化した連続炭素繊維織物です。輸入された 12K ラージトウの PAN ベースの炭素繊維前駆体から、方向性のある整経とサイジングのプロセスを経て織られています。当社のブランドは、複合材料の製造と強化エンジニアリングの実装において 18 年の経験を誇ります。当社の製品は建材試験機関による機械的特性の抜き取り検査に合格しており、コンクリート構造物の補強および機械的軽量部品の加工に関する国家規格に適合しています。市場で一般的に使用されている平織りカーボンクロスとは異なり、一方向ファブリックは縦方向に沿って繊維が集中して配置されており、より強力な荷重伝達能力を備えています。応力の方向にのみ高強度の利点を発揮し、余分な材料の損失を大幅に削減します。これは、耐荷重コンポーネント、梁や床の補強、ロボット アームの軽量改造に適した基材です。

製品コアパラメータテーブル

多様なプロセスの分析

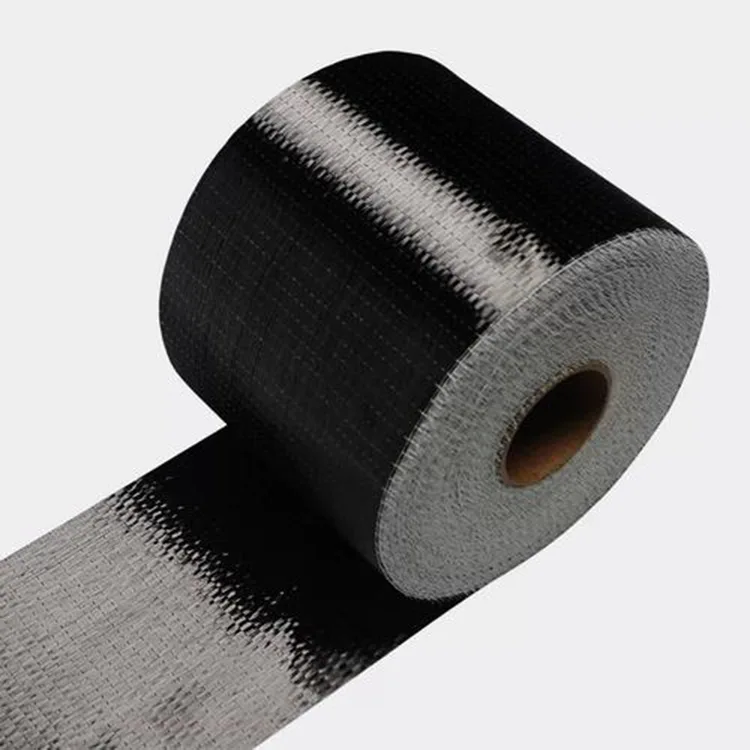

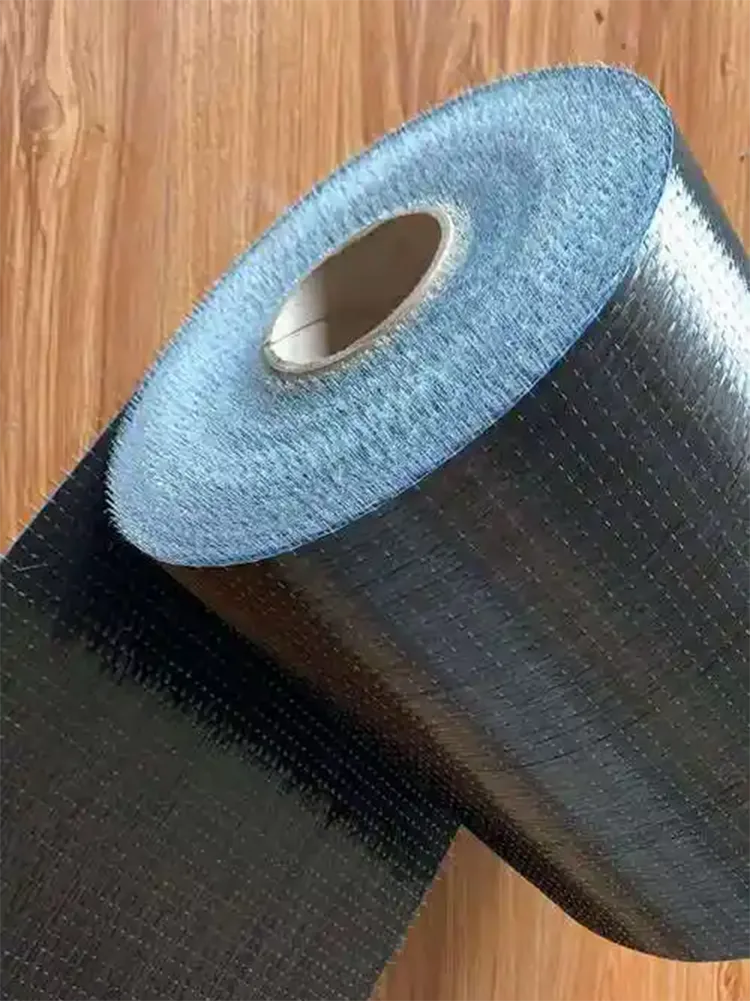

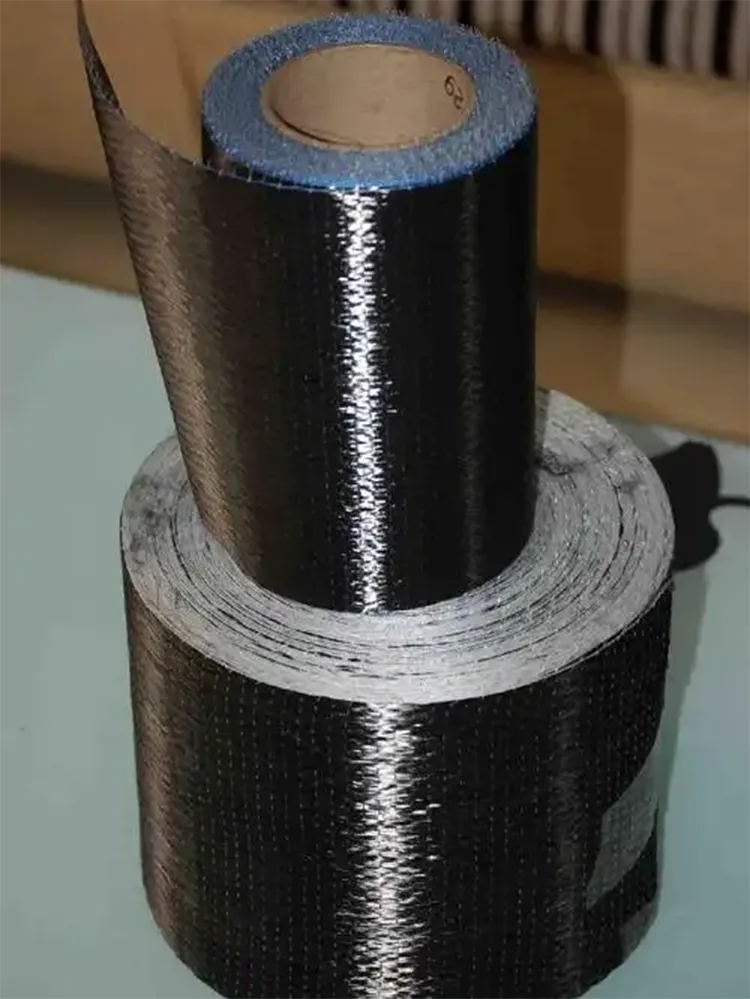

1. 方向性ワーピングのコア技術:通常の二方向炭素繊維織物は、縦糸と横糸の両方向に繊維が均一に分布しており、両方向で同等の強度を維持します。しかし、200g 一方向炭素繊維織物は、経方向に高密度の 12K 炭素繊維を配置し、緯方向には極細のガラス繊維糸を仮止めとして使用しているだけです。硬化後、よこ糸には構造的な負荷がかかりません。コンポーネントが一方向の引張力と曲げモーメントのみを受ける場合、200g の一方向ファブリックはそのすべての引張特性を応力軸に集中させることができます。同じ補強能力の下で、材料の使用量は 300g の一方向生地よりも 32% 少なくなり、自重負荷が低くなります。床や橋梁などの薄肉部分の補強に適しています。

2. 特別なエポキシ互換サイジング処理:高温不動態化とサイジングプロセスは工場で完了し、サイジング配合は国内/輸入のエポキシ樹脂含浸接着剤と一致し、低価格のカーボンクロスによくある層間剥離や含浸不足の問題を解決します。 200gの薄手生地は均一な孔を持ち、含浸厚さは0.18～0.22mmでコントロール可能です。建設後、コンポーネントの表面は滑らかで凹凸がなく、構造ファサードの厚みが増加することはありません。古い住宅地のファサード補強や精密機械筐体の軽量設計などにそのままご利用いただけます。

3. セグメント化されたシナリオに低負荷で適応するためのロジック。業界内では、300g および 400g の一方向カーボンクロスは主に重荷重の橋や頑丈な工場の建物の柱に使用されています。 200g は軽量強化仕様に属し、特に小および中荷重シナリオ向けに設計されています。住宅の床のひび割れ、二次梁の曲げ補強、小型油圧機器のケーシング、軽量ドローンマウント、ヨットの薄いシェル補強などのシナリオでは、200g の方が厚さが薄く、曲げフィット性が高く、手作業での施工や舗装の難易度が低く、大面積のロールコーティングや含浸作業を 1 人で完了できます。

さまざまな分野でよく使われるアプリケーション

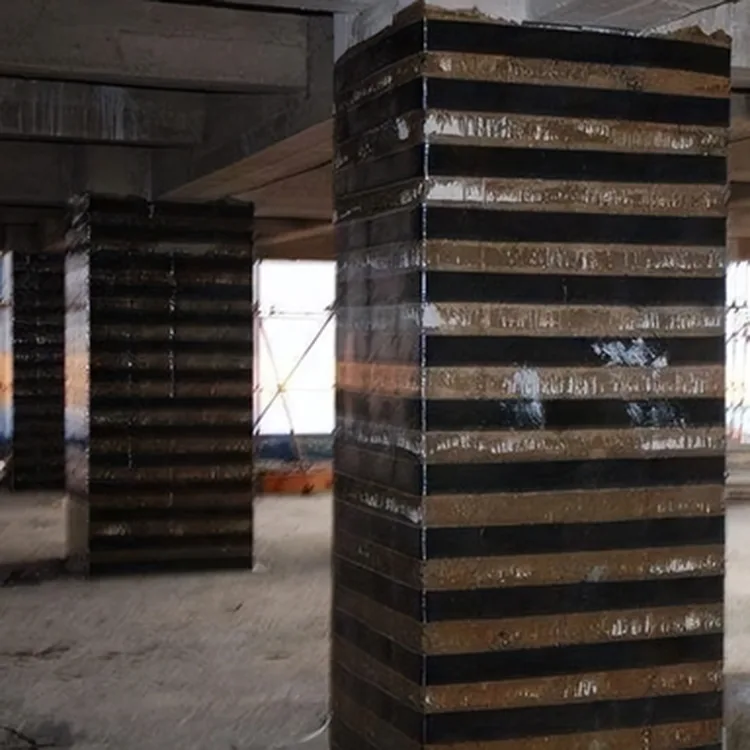

シナリオ 1: 建築コンクリート構造物の補強 (民生および産業用途で主流)

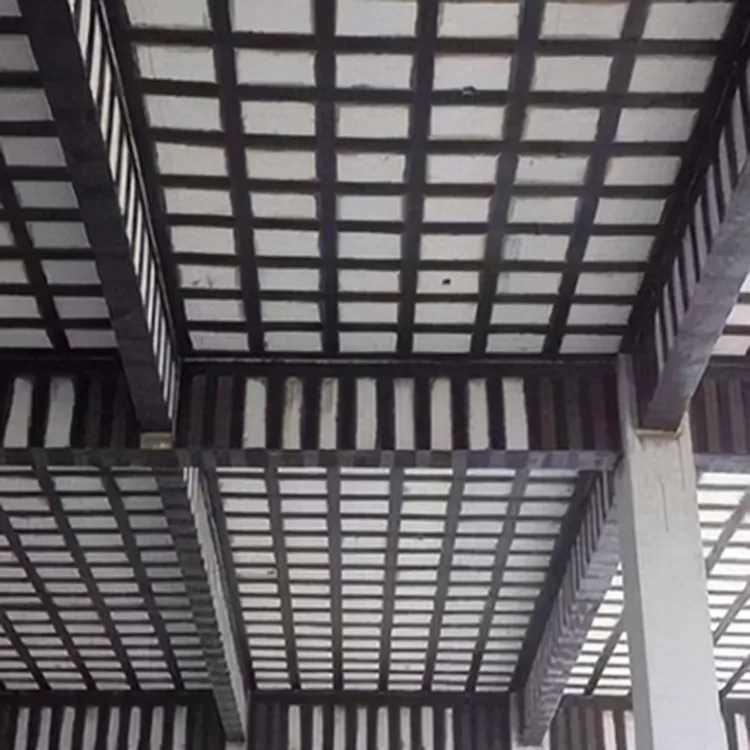

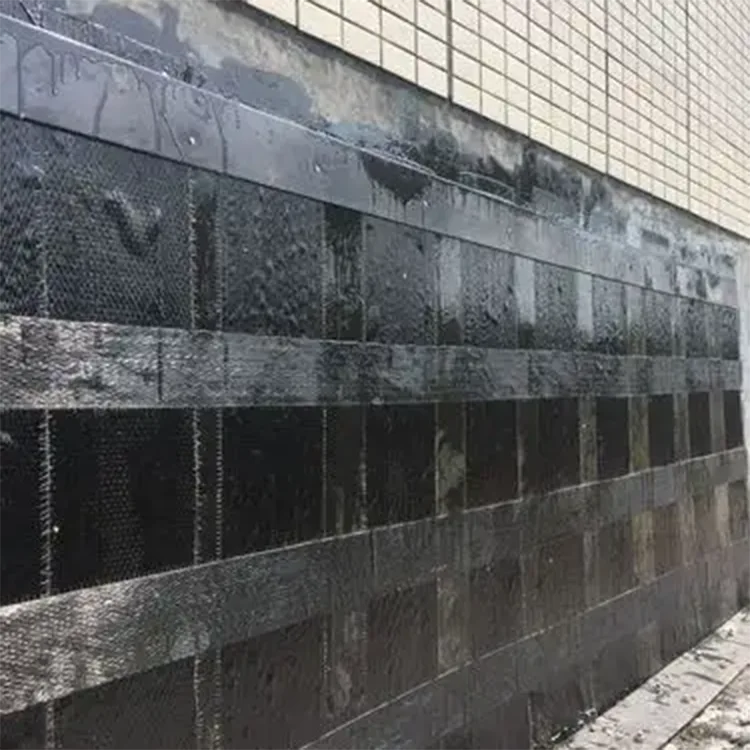

耐荷重が不十分な住宅用現場打ち床スラブ、下向きのたわみのあるバルコニー、梁本体の小さな亀裂の補修には、200g 一方向炭素繊維織物が推奨されます。薄くて軽い生地は高い柔軟性を発揮し、梁や柱の角の丸みや凹凸面にもぴったりフィットします。含浸および硬化後、コンポーネントの曲げおよびせん断耐力が強化されます。既存コンクリートを広範囲に撤去する必要がないため、工期が短縮されます。また、室内補強は吊り天井や床暖房の敷設スペースに影響を与えません。

シナリオ 2: 産業用コンポーネントの軽量化

小型自動化機器ロボットアーム、新エネルギー電池ケース、船舶用小型隔壁、スポーツ用品ブラケットの交換用金属部品など。一方向性炭素繊維織物を多層に積層して成型することにより、スチールに比べて全体の重量を60%削減します。一方向の繊維配置により、コンポーネントの応力の方向に沿って層を配置することができ、局所的な応力集中が排除され、機器の耐久性とスポーツの柔軟性が向上します。

シナリオ３：維持・強化のニッチシナリオ

グラスファイバー製の船体の亀裂の修復、アルミニウム合金の金型表面の補強、小型風力タービンのブレードの局所的な修復。 200gの薄い一方向性クロスがコロイドに素早く浸透し、硬化後も厚い膨らみがありません。補修箇所は平坦度が高く、機器本来の形状・寸法を損ないません。

建設と倉庫の実践ガイド

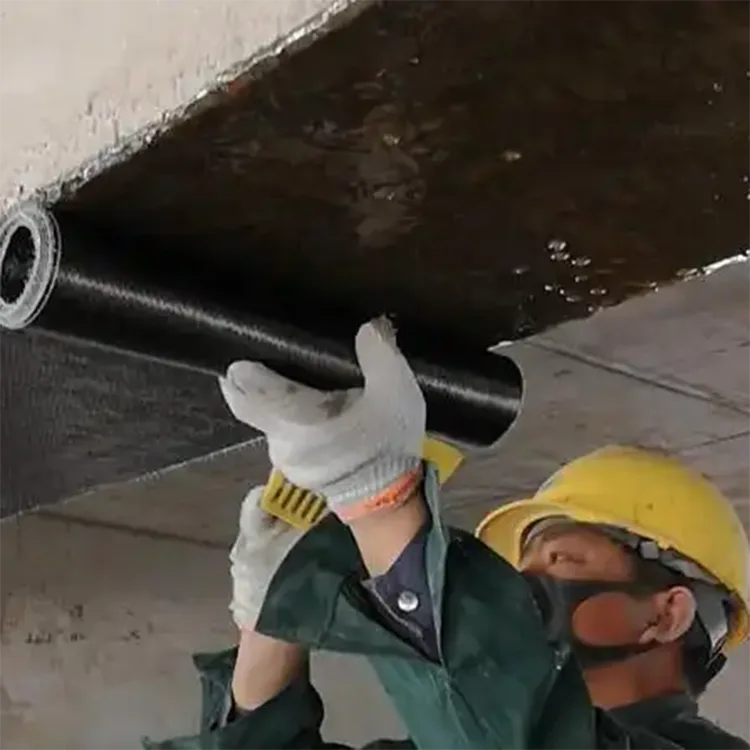

1. 構造のマッチング:一方向炭素繊維織物は、エポキシ樹脂含浸接着剤と適合させる必要があります。下地表面の研削と除塵を行った後、プライマーを均一に塗布し、カーボンクロスを敷き、ローラーで繰り返し転がして気泡を抜きます。含浸接着剤の標準量は単層で0.6～0.8kg/㎡です。多層補強の場合、前の層の接着剤の初期硬化後に次の層を敷設する必要があります。

2. ストレージの落とし穴を回避するための重要なポイント:カーボンクロスのロール全体は、酸やアルカリの溶剤から離れた、暗く乾燥した環境に保管する必要があります。折り曲げたり強い圧力をかけたりすると、方向性のある繊維が破損し、引張強度が直接低下する可能性があるため、禁止してください。切断の際は、ハサミで引っ張ることによる繊維の破損を防ぐため、超硬合金カッターを使用してください。

3. 落とし穴を避けるためのショッピングのヒント:市場に出回っている低価格の 200g カーボンクロスは、多くの場合、リサイクルされた短くカットされたカーボン繊維で作られており、その結果、引張強度が大幅に低下します。 200g 一方向カーボンファイバーファブリックは、完全に新品の連続 12K 前駆体ファイバーから作られており、各バッチには機械的テストレポートが含まれています。購入者は同時にサンプリングデータをリクエストすることができます。構造の安全性と製品の耐久性に対する厳しい要件を持つエンジニアリングおよび製造企業に適しています。

一方向炭素繊維織物は、軽量一方向強化基材として、方向性のある繊維の織り方、安定した機械的特性、中小規模の負荷シナリオへの適応性という 3 つの主要な利点に依存しています。エンジニアリング建設における費用対効果と、工業用の成形および加工における利便性のバランスをとります。一般的な複数仕様のカーボン クロスの導入とは異なり、200g 一方向カーボンファイバー ファブリックは薄い一方向の応力強化のニーズを正確にターゲットにしており、完全なテスト データと標準化された建設計画が付属しています。建築補強エンジニアリング会社、複合材料加工工場、設備メンテナンスメーカーのいずれであっても、対応する実際的な導入計画を照合して、短期の建設コストと長期の構造安定性のバランスを取ることができます。

よくある質問

Q1: 200g と 300g の一方向性カーボンファイバーファブリックの違いは何ですか?どうやって選べばいいのでしょうか？

主な違いは、単位幅あたりの面積重量と耐荷重能力にあります。 200g の生地の厚さは約 0.111 ～ 0.113 mm で、引張強度は 340 kN/m 以上で、住宅の床スラブ、補助梁、小型機器のハウジング、ドローンのフレーム、ヨットの船体の修理など、軽荷重から中荷重の用途に最適です。柔軟性が高く、曲面や狭いコーナーでも扱いやすく、作業者1人でも設置可能です。

対照的に、300g の生地は厚さが約 0.167 ～ 0.169 mm で、引張強度は 560 kN/m を超えます。橋桁、産業プラントの柱、重機の基礎、耐震改修などの重荷重プロジェクト向けに設計されていますが、複雑な形状にはより高度なスキルが必要です。

原則として、荷重増加の要件が中程度であり、建設の柔軟性が優先される従来の補強プロジェクトでは 200g を選択します。労働力と建設時間を大幅に削減するために、200g の複数のレイヤーを 1 つのレイヤーで置き換える必要がある高負荷プロジェクトには 300g を選択してください。

Q2: この 200g 生地は構造強化に関する中国の国家基準を満たしていますか?

はい。当社の 200g 一方向炭素繊維織物は、GB50728-2011 (工学構造用補強材の安全性評価に関する技術基準) および GB50367-2013 (コンクリート構造物強化設計基準) に完全に準拠しています。引張強度、弾性率、破断点伸び、層間せん断強度などの機械的特性はすべて、GB50728-2011 に指定されているグレード I の要件を満たすかそれを超えています。すべての生産バッチは、第三者の国家レベルの検査機関によって検証される前に、厳格な社内検査を受けます。また、監督検査とプロジェクトの提出をサポートするために、出荷ごとに完全な検査レポートを提供します。

Q3: 無料サンプルの品質は大量生産注文と同じですか?

絶対に。当社の無料サンプルは、出荷の準備ができている完成した在庫ロールから直接カットされています。サンプル品とバルクオーダー品では、原材料、製織工程、機械的性質などに何ら変わりはありません。当社はサンプルの第三者によるテストを完全にサポートしており、認定試験機関による実際の測定値が当社の工場レポートと一致しない場合は、全額返金し、すべてのテスト費用を負担します。

Q4: カーボンファイバー施工の経験がなくても、この製品を購入して使用できますか?

はい。私たちは、多くの請負業者やワークショップのオーナーが炭素繊維強化に慣れていないことを理解しています。そのため、上級構造エンジニアによる無料の実践トレーニング コースを提供しています。これらのコースは、基材の準備と接着剤の混合から生地の塗布、ボイド検出、最終検査までのプロセス全体をカバーします。さらに、すべての注文には詳細なアプリケーション手順と、年中無休のテクニカル サポート チームへのアクセスが含まれています。まったくの初心者でも、当社のガイダンスに従って規格に準拠した結果を達成できます。

Q5: 幅と長さをカスタマイズできますか?最低注文数量はありますか?

はい、精密なスリット加工により、幅と長さの両方の完全なカスタマイズをサポートします。標準在庫仕様 (幅 100mm、200mm、300mm、および 500mm) の場合、最小注文数量はありません。最低数メートルから注文できます。特注サイズの場合は1反から製作可能です。また、海外のバイヤーや大手請負業者向けに、OEM プライベート ラベルのパッケージングもサポートしています。

Q6: カーボンファイバーファブリックの性能を維持するには、どのように保管すればよいですか?

最適な機械的特性を維持するために、生地は直射日光、湿気、酸またはアルカリ溶剤を避け、暗く乾燥した環境で保管する必要があります。ロール全体を平らに保つ必要があり、決して折り曲げたり、強い圧力をかけたりしないでください。繊維の破損が発生し、引張強度が直接低下する可能性があります。引っ張ったり、せん断したりすると繊維の方向性が損傷する可能性があるため、切断する場合はハサミではなく常に超硬チップのカッターを使用してください。適切な保管条件下では、保存期間は室温で 12 か月です。
